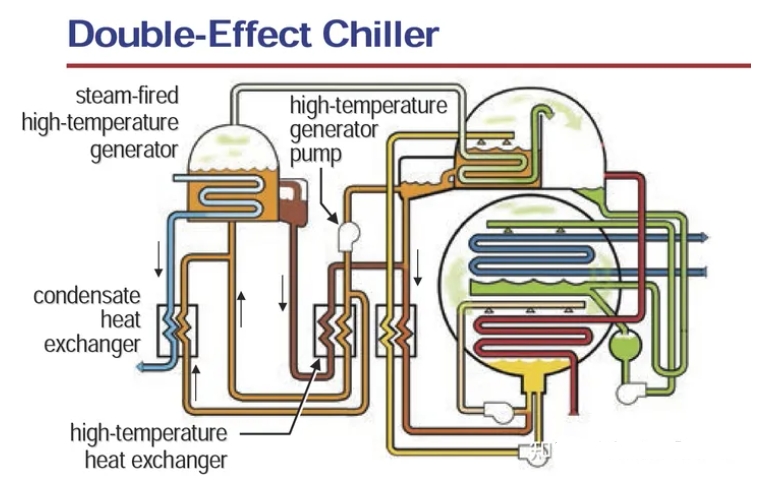

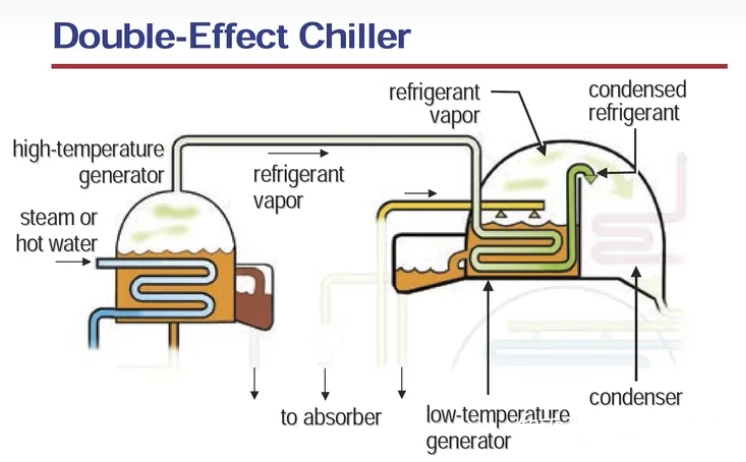

對于雙效吸附式機組，除了上面介紹的單效機組的基本結構以外，還包含了1個額外的發生器、熱交換器以及溶劑泵。在高溫發生器中，高溫蒸汽或高溫熱水流過管子，管子浸沒在中等濃度溶液中。

為了充分利用熱量，高、低溫熱量，系統還設置了中間換熱器。在吸收器中的稀溶液經過低溫發生器溶劑泵返回低溫發生器中，為了減少在低溫發生器中的加熱量，設置中間換熱器，將來自低溫發生器中的濃溶液的熱量傳遞給該稀溶液；分別實現稀溶液的預熱和濃溶液的預冷。

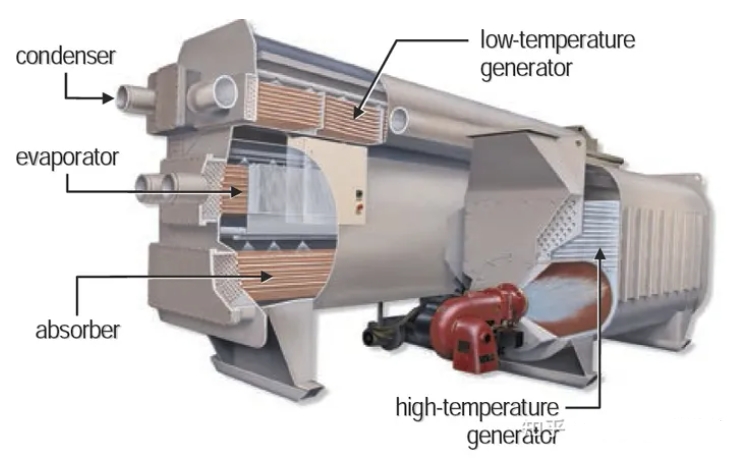

高溫熱源通常使用的是高溫乏汽或者使用燃燒器，下面再介紹以下使用燃燒器的直燃型吸附式制冷機結構。

在直燃型吸附式制冷機中，使用的是燃料燃燒釋放的熱量加熱發生器中的溶液，從而驅動整個制冷循環的。
